Kontrolka AdBlue, komunikat o błędzie emisji albo tajemniczy element w układzie wydechowym potrafią zaskoczyć nawet kierowcę dobrze znającego swój samochód. Wyjaśniam, czym jest system SCR, jak współpracuje z płynem AdBlue i filtrem DPF, co najczęściej się w nim psuje oraz ile może kosztować naprawa.
SCR ogranicza tlenki azotu w spalinach dzięki płynowi AdBlue
- SCR to katalityczna redukcja tlenków azotu stosowana głównie w nowoczesnych silnikach Diesla.
- AdBlue nie jest dodatkiem do paliwa. Trafia do osobnego zbiornika i jest wtryskiwany do układu wydechowego.
- W katalizatorze SCR szkodliwe tlenki azotu NOx są przekształcane głównie w azot i parę wodną.
- SCR i DPF pełnią różne funkcje. Jeden ogranicza NOx, drugi zatrzymuje cząstki stałe.
- Najczęstsze problemy powodują krystalizacja AdBlue, pompa, dozownik, grzałki i czujniki NOx.
Co oznacza SCR i za co odpowiada w dieslu
Skrót SCR pochodzi od angielskiego Selective Catalytic Reduction, czyli selektywnej redukcji katalitycznej. W samochodzie jest to część układu oczyszczania spalin, której zadaniem jest ograniczenie tlenków azotu NOx powstających podczas spalania oleju napędowego.
Najprościej mówiąc, system SCR wykorzystuje roztwór mocznika, znany jako AdBlue, aby zamienić szkodliwe składniki spalin w substancje znacznie mniej obciążające dla środowiska. Nie jest to filtr ani element silnika. Znajduje się w układzie wydechowym i działa dopiero po odpowiednim rozgrzaniu spalin.
Technologia stała się powszechna w samochodach spełniających nowsze normy emisji, szczególnie w dieslach klasy Euro 6. Spotkamy ją zarówno w autach osobowych, jak i dostawczych, ciężarowych oraz autobusach. Nie każdy diesel ma jednak SCR, dlatego najlepiej sprawdzić instrukcję konkretnego modelu albo obecność osobnego wlewu AdBlue.

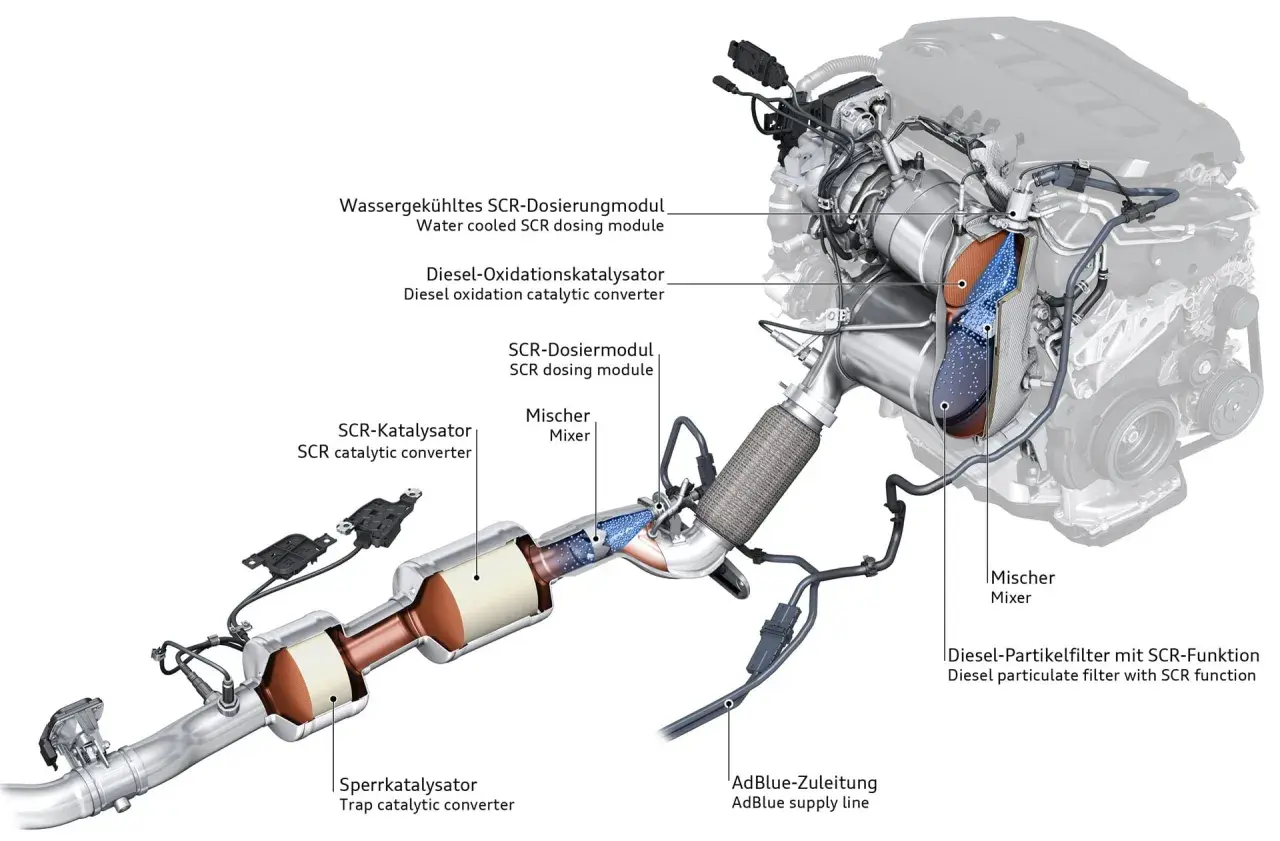

Co znajduje się w układzie SCR
- zbiornik AdBlue z czujnikiem poziomu i często czujnikiem jakości płynu,
- pompa oraz przewody odpowiedzialne za dostarczenie płynu pod właściwym ciśnieniem,
- dozownik lub wtryskiwacz AdBlue umieszczony w układzie wydechowym,
- mieszalnik, który pomaga równomiernie rozprowadzić produkt w spalinach,
- katalizator SCR, gdzie zachodzi właściwa reakcja chemiczna,
- czujniki NOx i temperatury oraz sterownik kontrolujący pracę całego systemu.
Z mojego punktu widzenia najczęstsze nieporozumienie polega na utożsamianiu SCR wyłącznie z AdBlue. Płyn jest ważny, ale sam układ obejmuje także elektronikę, hydraulikę i elementy wydechu. Dlatego komunikat o usterce nie zawsze znika po zwykłym dolaniu kilku litrów.

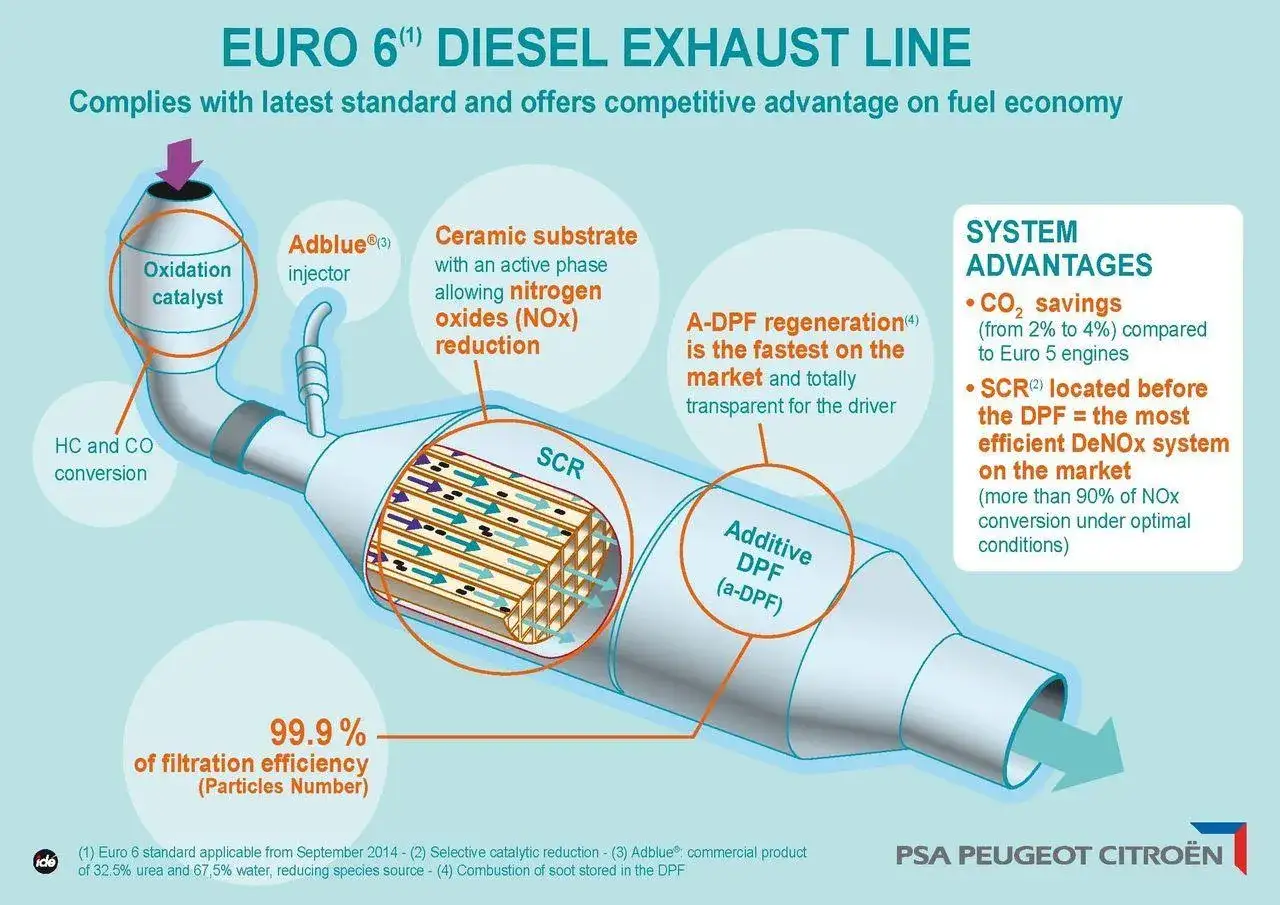

Jak działa SCR od spalin do azotu
Proces zaczyna się po opuszczeniu silnika przez spaliny. Sterownik analizuje między innymi ich temperaturę, poziom NOx i obciążenie jednostki, a potem uruchamia precyzyjne dozowanie AdBlue. Płyn nie jest rozpylany do komory spalania ani mieszany z olejem napędowym.
AdBlue składa się z około 32,5% mocznika i 67,5% wody demineralizowanej. Po wtrysku do gorącego wydechu woda odparowuje, a mocznik rozpada się i tworzy amoniak. W katalizatorze SCR amoniak reaguje z tlenkami azotu, prowadząc głównie do powstania azotu i pary wodnej.
Układ musi dobrać dawkę bardzo dokładnie. Zbyt mała ilość płynu nie zapewni odpowiedniej redukcji NOx, a zbyt duża może powodować powstawanie amoniaku za katalizatorem i osadów. Właśnie dlatego dolewanie przypadkowych płynów lub stosowanie „zamienników mocznika” jest złym pomysłem.
Dlaczego AdBlue zamarza i nie oznacza to od razu awarii
Roztwór zamarza w temperaturze około -11°C. Producenci przewidują to w konstrukcji systemu, dlatego zbiornik, przewody lub dozownik mają elementy grzewcze. Zamarznięcie płynu podczas postoju nie musi być problemem, ponieważ po uruchomieniu samochód powinien stopniowo przywrócić jego płynność.
Nie należy jednak rozmrażać zbiornika opalarką ani dolewać do niego wody. Takie działania mogą uszkodzić tworzywo, pompę lub zmienić stężenie roztworu. Przy silnym mrozie najlepiej pozwolić samochodowi pracować zgodnie z procedurą producenta i obserwować, czy komunikat znika po rozgrzaniu układu.
SCR, DPF i EGR wykonują różne zadania
W jednym samochodzie kilka systemów oczyszczania spalin działa obok siebie, ale każdy z nich odpowiada za inny rodzaj zanieczyszczeń. SCR nie zastępuje filtra DPF i nie można oczekiwać, że dolanie AdBlue rozwiąże problem zapchanego filtra cząstek stałych.
| Element | Główne zadanie | Co może wskazywać na problem |
|---|---|---|
| SCR | Redukuje tlenki azotu NOx przy użyciu AdBlue | Komunikat AdBlue, odliczanie do blokady rozruchu, błąd emisji |
| DPF | Zatrzymuje cząstki stałe i sadzę | Częste wypalanie, spadek mocy, wzrost poziomu oleju, kontrolka filtra |
| EGR | Kieruje część spalin z powrotem do dolotu i ogranicza powstawanie NOx w silniku | Nierówna praca, dymienie, spadek mocy, błędy przepływu spalin |
| Katalizator utleniający | Ogranicza między innymi tlenek węgla i niespalone węglowodory | Gorsza jakość spalin, zapach, błędy skuteczności katalizatora |
W praktyce te układy są ze sobą powiązane przez sterownik silnika. Awaria jednego elementu może więc wywołać kilka komunikatów naraz. Nie oznacza to jednak, że wszystkie części są uszkodzone. Odczyt kodów błędów i parametrów bieżących jest znacznie rozsądniejszy niż wymiana podzespołów na chybił trafił.
Co najczęściej psuje się w układzie SCR
Najprostszy scenariusz to niski poziom płynu. Jeśli samochód pokazuje pozostały zasięg, trzeba uzupełnić AdBlue możliwie szybko, używając produktu zgodnego z normą ISO 22241. Po dolaniu część modeli wymaga kilku minut, ponownego włączenia zapłonu albo przejechania krótkiego odcinka, zanim zaktualizuje wskazanie.
Krystalizacja i zatkany dozownik
AdBlue pozostawione na elementach wydechu wysycha i tworzy białe kryształki mocznika. Niewielki osad można czasem usunąć zgodnie z procedurą serwisową, ale mocno zatkany dozownik może podawać płyn nierównomiernie albo całkowicie przestać działać.
Do krystalizacji przyczyniają się wycieki, nieszczelne połączenia i nieprawidłowe rozpylanie. Samo kasowanie błędu bez usunięcia przyczyny zwykle kończy się jego szybkim powrotem.
Pompa, grzałki i czujniki
Pompa może stracić wymagane ciśnienie, a grzałka przestać rozmrażać płyn. Zdarzają się także awarie czujnika poziomu lub jakości AdBlue. W niektórych konstrukcjach kilka tych elementów jest zintegrowanych w jednym zbiorniku, co podnosi koszt naprawy.
Osobną grupę stanowią czujniki NOx. Ich awaria może wyglądać jak problem z katalizatorem SCR, mimo że sam katalizator pozostaje sprawny. Dlatego przed zamówieniem drogiej części warto sprawdzić wiązkę, zasilanie, temperaturę spalin, ciśnienie dozowania i dane z obu czujników.
Przeczytaj również: Jak wyczyścić katalizator w benzynie i kiedy to ma sens?
Dlaczego pojawia się odliczanie do blokady rozruchu
Samochód może wyświetlać komunikat typu „uruchomienie niemożliwe za 1000 km” albo podobny. To nie jest zwykłe przypomnienie serwisowe, lecz ostrzeżenie o strategii ochrony zgodności emisji. Po wyczerpaniu wskazanego dystansu niektóre modele mogą zablokować ponowny rozruch silnika.
Dokładny sposób działania zależy od marki i wersji oprogramowania. Jeśli po dolaniu płynu komunikat nie znika, nie warto czekać do zera. Samochód może nadal jeździć, ale naprawa wykonana wcześniej jest zwykle prostsza i tańsza niż interwencja po całkowitym unieruchomieniu.
Jak eksploatować AdBlue i reagować na komunikaty
AdBlue należy przechowywać w szczelnym opakowaniu, z dala od słońca i wysokiej temperatury. Płyn ma ograniczoną trwałość, więc nie kupowałbym dużego zapasu „na wszelki wypadek”. Lepiej wybrać świeży produkt z czytelną datą przydatności i przeznaczony do pojazdów drogowych.
- Nie wlewaj AdBlue do baku paliwa i nie dolewaj oleju napędowego do zbiornika płynu.
- Po rozlaniu płynu na karoserię lub elementy metalowe spłucz miejsce wodą, ponieważ roztwór może sprzyjać korozji.
- Nie rozcieńczaj AdBlue wodą i nie zastępuj go płynem technicznym niewiadomego pochodzenia.
- Po dolaniu zostaw samochód na kilka minut zgodnie z instrukcją obsługi, zanim rozpoczniesz jazdę.
- Jeśli pojawia się błąd systemu, wykonaj pełną diagnostykę SCR, a nie tylko kasowanie kontrolki.
Warto pamiętać o różnicy między rezerwą a awarią. Niski poziom płynu zazwyczaj rozwiązuje się dolewką, natomiast komunikat o niesprawności układu może oznaczać problem z pompą, dozownikiem, czujnikiem lub instalacją elektryczną.
Nie zalecam też elektronicznego wyłączania SCR jako „naprawy”. Taka modyfikacja usuwa komunikat, ale nie naprawia samochodu, zwiększa emisję NOx i może powodować problemy podczas badania technicznego lub kontroli pojazdu, zwłaszcza poza Polską.
Ile kosztuje diagnostyka i naprawa SCR
Cena zależy przede wszystkim od modelu samochodu i tego, czy producent sprzedaje pojedynczy element, czy cały moduł zbiornika. Orientacyjnie sama diagnostyka komputerowa układu SCR kosztuje około 150-300 zł. W serwisie specjalizującym się w dieslach pomiar ciśnienia, test dozownika i analiza parametrów mogą kosztować więcej, ale często pozwalają uniknąć nietrafionej wymiany.
| Zakres naprawy | Orientacyjny koszt | Od czego zależy cena |
|---|---|---|
| Uzupełnienie AdBlue | zwykle kilkadziesiąt złotych | Objętość, miejsce zakupu i rodzaj opakowania |
| Czyszczenie lub wymiana dozownika | około 300-1500 zł | Dostępność części i zakres zabrudzenia |
| Czujnik NOx | około 700-2500 zł za element | Marka, producent części i dostęp do podzespołu |
| Pompa lub moduł zbiornika | około 1500-6000 zł | Możliwość regeneracji lub konieczność wymiany całego modułu |
| Katalizator SCR | około 2000-8000 zł lub więcej | Model auta, część oryginalna i stan pozostałych elementów |
Są to przedziały orientacyjne, a nie cennik konkretnego warsztatu. W mojej ocenie największą oszczędność daje właściwa kolejność działań: odczyt błędów, kontrola jakości płynu, sprawdzenie przewodów i ciśnienia, test dozownika, a dopiero później decyzja o wymianie części.
Jeśli samochód jest na gwarancji albo ma rozbudowany moduł zbiornika, rozsądnie zacząć od serwisu znającego daną markę. Przy starszym aucie dobry niezależny warsztat zajmujący się dieslami może natomiast sprawdzić, czy możliwa jest naprawa pojedynczego elementu zamiast zakupu kompletnego zbiornika.
Co zapamiętać przed zakupem diesla z SCR
SCR jest skutecznym sposobem ograniczania emisji tlenków azotu, ale wymaga obsługi podobnie jak DPF czy EGR. Przed zakupem używanego diesla sprawdziłbym nie tylko poziom AdBlue, lecz także historię błędów, komunikaty o odliczaniu rozruchu i działanie czujników NOx.
Najważniejsza rzecz brzmi prosto: AdBlue nie jest paliwem, DPF nie jest SCR, a kontrolka nie zawsze oznacza pusty zbiornik. Szybka diagnostyka, właściwy płyn i reagowanie na pierwsze ostrzeżenia zwykle pozwalają ograniczyć koszty oraz uniknąć sytuacji, w której samochód odmówi uruchomienia po zakończeniu odliczania.
