Podczas oględzin auta katalizator często wygląda jak zwykła metalowa puszka wpięta w układ wydechowy, dlatego jego właściwa budowa pozostaje niewidoczna. W tym artykule pokazuję, jak wygląda katalizator z zewnątrz i w środku, czym różni się wkład ceramiczny od metalowego oraz po jakich objawach rozpoznać jego uszkodzenie.
Najważniejsze informacje o wyglądzie i stanie katalizatora
- Z zewnątrz katalizator przypomina metalową puszkę, rurę lub fragment kolektora wydechowego.
- W środku znajduje się monolit o strukturze plastra miodu z setkami lub tysiącami kanalików.
- Wkład może być ceramiczny albo metalowy, a jego powierzchnia jest pokryta warstwą metali katalitycznych.
- Grzechotanie spod auta zwykle sugeruje pokruszony wkład, ale nie zawsze oznacza awarię całego elementu.
- Katalizator nie jest filtrem DPF. Jego zadaniem jest chemiczne oczyszczanie spalin, a nie zatrzymywanie sadzy.

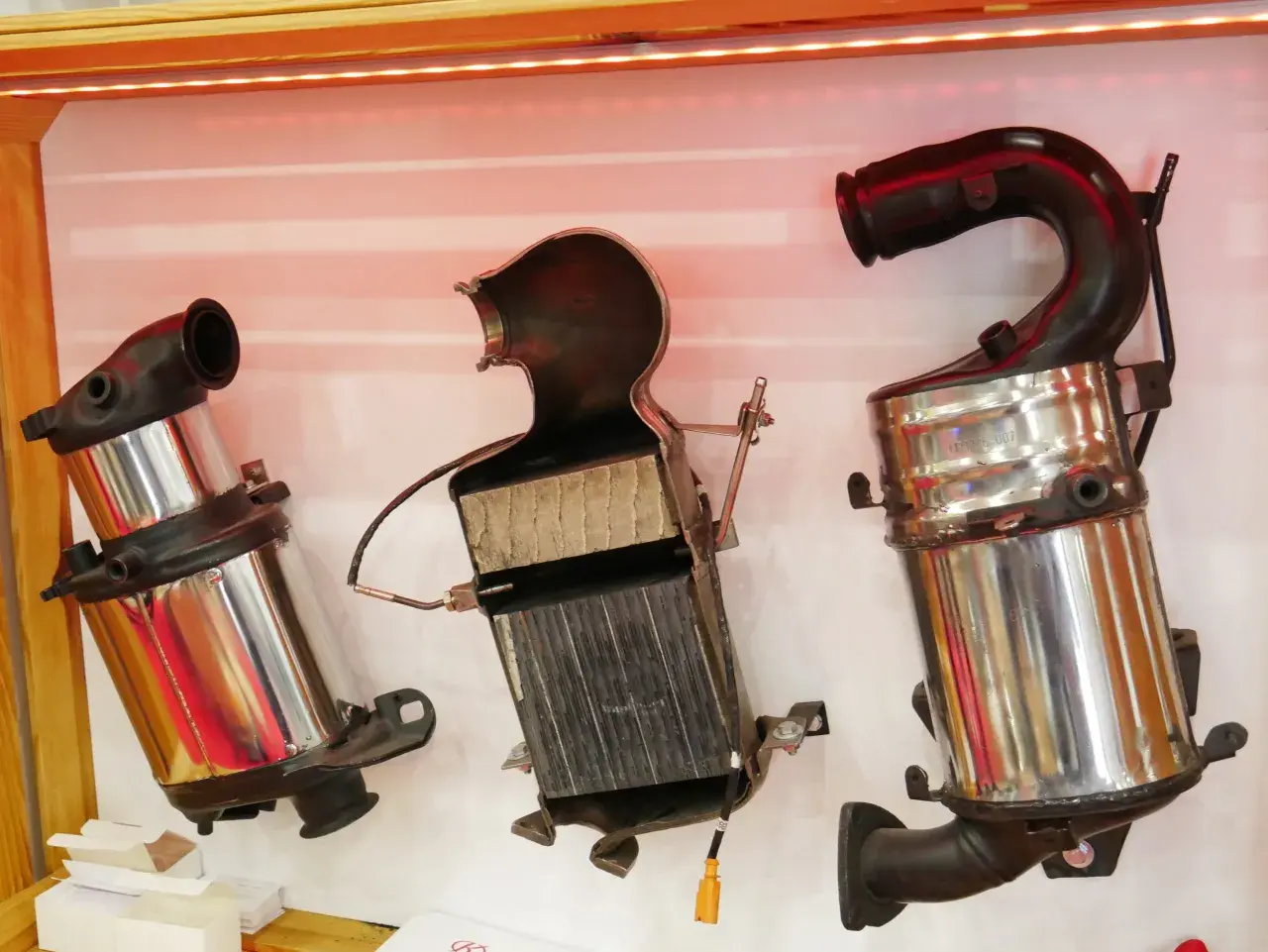

Jak wygląda katalizator z zewnątrz i w środku
Z zewnątrz katalizator ma zwykle formę stalowej obudowy połączonej z rurami wydechowymi. W starszych samochodach przypomina szeroką, spłaszczoną puszkę, a w nowszych może być częścią kolektora wydechowego i znajdować się bardzo blisko silnika.
Obudowa nie zawsze jest symetryczna. Może mieć stożkowe zwężenia, osłony termiczne, uchwyty montażowe oraz gniazda dla jednej lub dwóch sond lambda. W silnikach benzynowych katalizator często znajduje się przed dalszą częścią układu wydechowego, natomiast w dieslach może współpracować z filtrem cząstek stałych, filtrem utleniającym lub układem SCR.

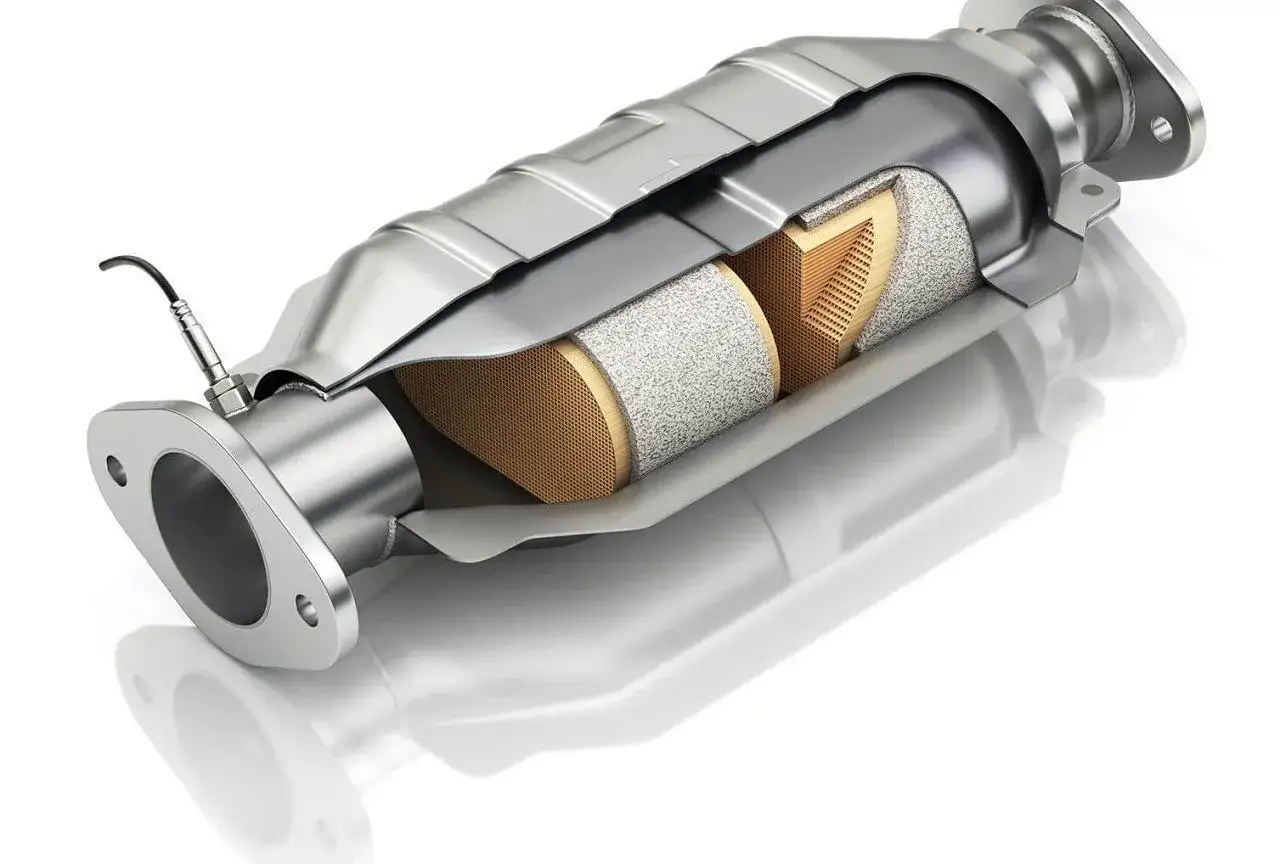

Najważniejsza część jest ukryta w środku. Po rozcięciu obudowy zobaczymy blok przypominający plaster miodu. Przez jego kanaliki przepływają spaliny, a ich ścianki pokrywa cienka warstwa materiału aktywnego, między innymi platyny, palladu lub rodu.
Sam wygląd zewnętrzny nie wystarcza do oceny stanu elementu. Katalizator może mieć lekko zardzewiałą obudowę i nadal działać prawidłowo, ale również wyglądać dobrze z zewnątrz, mimo że jego wkład jest stopiony albo pokruszony.
Nie każdy katalizator ma taki sam kształt
W małych silnikach benzynowych spotyka się kompaktowe puszki o długości kilkunastu do kilkudziesięciu centymetrów. W większych jednostkach mogą występować dwa lub więcej katalizatorów, a niektóre samochody mają element zintegrowany z kolektorem wydechowym.
Dlatego przy zakupie części nie wystarczy porównanie zdjęcia. Liczą się między innymi numer OE, średnica rur, położenie sond lambda, długość korpusu i norma emisji spalin. Katalizator wyglądający podobnie może nie pasować do konkretnego silnika albo nie zapewniać właściwego oczyszczania spalin.
Co znajduje się pod metalową obudową
Wnętrze katalizatora tworzą trzy podstawowe elementy. Jest to obudowa, warstwa izolacyjno-mocująca oraz właściwy wkład, nazywany też monolitem. Mata wokół wkładu ogranicza drgania i kompensuje różnice rozszerzalności między ceramiką a stalą.
Wkład ma bardzo dużą powierzchnię czynną, mimo że sam katalizator nie musi być duży. Cienkie ścianki kanalików są pokryte warstwą tlenków i metali szlachetnych. To właśnie tam zachodzą reakcje ograniczające ilość tlenku węgla, węglowodorów i tlenków azotu w spalinach.
W silniku benzynowym najczęściej stosuje się katalizator trójdrożny. Jego nazwa wynika z tego, że jednocześnie pomaga redukować trzy grupy szkodliwych składników spalin. W dieslu częściej spotkamy katalizator utleniający, który ma inne zadanie i może być częścią rozbudowanego układu oczyszczania.
Katalizator a filtr DPF
Te elementy bywają mylone, bo oba znajdują się w układzie wydechowym i mają metalową obudowę. Katalizator zmienia skład chemiczny spalin, natomiast DPF zatrzymuje cząstki sadzy i okresowo je wypala.
Po zajrzeniu do środka katalizator ma zwykle regularne, drożne kanaliki przebiegające przez cały monolit. Filtr cząstek stałych również ma strukturę kanałową, ale jego kanały są naprzemiennie zaślepione, dzięki czemu sadza zostaje zatrzymana w ściankach.
Katalizator ceramiczny czy metalowy
Najpopularniejszy jest wkład ceramiczny wykonany z materiału odpornego na wysoką temperaturę. Ma strukturę plastra miodu i dobrze sprawdza się w seryjnych samochodach, ale jest bardziej podatny na pęknięcie po uderzeniu podwoziem lub gwałtownym schłodzeniu.
Wkład metalowy powstaje z cienkiej, zwiniętej folii odpornej na temperaturę. Taki katalizator może mieć mniejszą grubość ścianek i szybciej osiągać temperaturę pracy. Z tego powodu często stosuje się go w rozwiązaniach sportowych lub tam, gdzie liczy się szybkie rozgrzewanie układu.
| Cecha | Wkład ceramiczny | Wkład metalowy |
|---|---|---|
| Wygląd środka | Sztywny blok z drobnymi kanalikami | Zwinięta, cienka struktura metalowa |
| Odporność na uderzenia | Mniejsza, ceramika może pęknąć | Zwykle większa |
| Szybkość nagrzewania | Zależna od konstrukcji i miejsca montażu | Często bardzo dobra |
| Zastosowanie | Większość samochodów seryjnych | Wybrane auta seryjne i sportowe |
W praktyce nie oceniam jakości katalizatora wyłącznie po rodzaju wkładu. Znaczenie ma również liczba komórek, ilość materiału aktywnego, dopasowanie do silnika i temperatura pracy. Tani zamiennik może wyglądać niemal identycznie jak część fabryczna, ale szybciej straci skuteczność.
Po czym poznać zużyty lub uszkodzony wkład
Najbardziej charakterystycznym sygnałem jest metaliczne grzechotanie dobiegające spod samochodu. Pojawia się zwykle przy ruszaniu, zmianie obciążenia silnika albo przejeżdżaniu przez nierówności. Taki dźwięk często oznacza, że ceramiczny monolit pękł i jego fragmenty poruszają się w obudowie.
Inny obraz daje katalizator stopiony lub zapchany. Auto może mieć wyraźnie mniej mocy, gorzej wchodzić na obroty i tracić dynamikę szczególnie przy większym obciążeniu. W skrajnym przypadku silnik odpala, ale po chwili gaśnie, bo spaliny nie mogą swobodnie opuścić cylindrów.
Na uszkodzenie układu mogą wskazywać też kontrolka silnika, wzrost spalania i nierówna praca. Błąd P0420 nie oznacza jednak automatycznie, że trzeba natychmiast wymienić katalizator. Przyczyną może być nieszczelność wydechu, wadliwa sonda lambda, wypadanie zapłonu albo problem z mieszanką paliwowo-powietrzną.
Przeczytaj również: Zapchany DPF i kontrolka - co zrobić, zanim wymienisz filtr?
Jak wygląda przegrzany katalizator
Po silnym przegrzaniu obudowa może mieć przebarwienia, miejscami przybrać fioletowy lub niebieski odcień, a w skrajnym przypadku żarzyć się na czerwono. W środku wkład może być spękany, zdeformowany albo stopiony, przez co kanaliki przestają być drożne.
Przegrzanie często nie jest pierwotną awarią. Powodują je między innymi niespalone paliwo trafiające do wydechu, wypadanie zapłonu, lejący wtryskiwacz lub nieprawidłowa praca sondy lambda. Sama wymiana katalizatora bez usunięcia źródła problemu może skończyć się kolejnym uszkodzeniem po krótkim czasie.
Jak oglądać i diagnozować katalizator bez zgadywania
Do oględzin zewnętrznych potrzebny jest dostęp do podwozia, dobre światło i zimny samochód. Sprawdzam wtedy, czy obudowa nie jest wgnieciona, przepalona lub nieszczelna, a także czy spawy i połączenia z rurami nie mają śladów przedmuchu.
Nie polecam uderzania w rozgrzany element ani potrząsania nim z dużą siłą. Delikatne opukanie gumowym trzonkiem może ujawnić luźny wkład, ale nie zastąpi pomiaru. Brak grzechotania nie potwierdza sprawności, bo katalizator może być stopiony albo chemicznie zużyty bez wydawania hałasu.
Warsztat może sprawdzić między innymi temperaturę przed i za katalizatorem, przeciwciśnienie spalin, dane z sond lambda oraz parametry pracy silnika. W samochodach z układem OBD odczyt błędów pomaga zawęzić diagnozę, ale sam kod usterki nie powinien być podstawą do wymiany części.
Jeżeli wkład jest tylko zabrudzony, środki do czyszczenia nie zawsze przyniosą efekt. Nie odtworzą stopionej ceramiki, nie naprawią pęknięć i nie przywrócą warstwy aktywnej, która uległa zużyciu. Przy mechanicznym uszkodzeniu rozsądniejsza jest wymiana połączona z usunięciem przyczyny awarii.
Co zapamiętać przed wymianą katalizatora
Katalizator z zewnątrz wygląda niepozornie, ale w środku kryje precyzyjny monolit z bardzo dużą powierzchnią roboczą. Najważniejsze jest nie to, czy obudowa jest idealnie czysta, lecz czy wkład pozostaje drożny, kompletny i odpowiednio aktywny chemicznie.
Przed zakupem części porównuję numer katalogowy, rodzaj silnika, normę emisji, liczbę sond lambda i sposób montażu. Taka weryfikacja zajmuje kilka minut, a pozwala uniknąć sytuacji, w której podobnie wyglądający element nie pasuje albo nie rozwiązuje problemu z kontrolką silnika.
Najbezpieczniejsza decyzja wynika z połączenia oględzin, pomiarów i analizy objawów. Sam wygląd puszki pod samochodem jest dobrym początkiem, ale dopiero stan ukrytego wkładu pokazuje, czy katalizator rzeczywiście spełnia swoje zadanie.
