Gdy katalizator zaczyna grzechotać albo auto traci moc, wiele osób zastanawia się, co właściwie znajduje się w jego wnętrzu. Najkrótsza odpowiedź na pytanie, co jest w katalizatorze, brzmi: ceramiczny lub metalowy wkład, porowata powłoka oraz niewielkie ilości platyny, palladu i rodu. Poniżej wyjaśniam, jak zbudowany jest ten element, za co odpowiadają poszczególne materiały i dlaczego katalizator nie jest tym samym co filtr DPF.
Najważniejsze informacje o zawartości katalizatora
- Wkład w kształcie plastra miodu wykonuje się najczęściej z ceramiki lub cienkiej folii metalowej.
- Na jego powierzchni znajduje się porowata warstwa aktywna z tlenkiem glinu, ceru i cyrkonu.
- Za reakcje oczyszczające odpowiadają głównie platyna, pallad i rod.
- Metale szlachetne występują jako bardzo cienka powłoka, a nie duże bryłki metalu.
- Katalizator zmienia skład chemiczny spalin, natomiast DPF lub FAP zatrzymuje sadzę.
Z czego fizycznie składa się katalizator
Z zewnątrz katalizator przypomina większy tłumik, ale jego wnętrze działa zupełnie inaczej. W stalowej obudowie znajduje się gęsty wkład z tysiącami kanalików, przez które przepływają spaliny. Tak duża liczba kanałów zwiększa powierzchnię kontaktu gazów z warstwą katalityczną bez nadmiernego blokowania przepływu.
Wkład ceramiczny lub metalowy
W samochodach osobowych najczęściej spotyka się monolit ceramiczny wykonany między innymi z materiału odpornego na wysoką temperaturę, takiego jak kordieryt. Alternatywą jest metalowy nośnik z cienkiej folii stalowej. Taki wariant szybciej osiąga temperaturę pracy i bywa stosowany w katalizatorach umieszczonych blisko silnika.
Wkład ma strukturę przypominającą plaster miodu. Nie jest pustą rurą ani zwykłą siatką, lecz precyzyjnie uformowanym nośnikiem, którego powierzchnia po pokryciu warstwą aktywną może być około 7000 razy większa niż powierzchnia samego litego elementu o podobnych wymiarach.
Obudowa i mata montażowa
Monolit jest zamknięty w stalowej obudowie i zabezpieczony specjalną matą. Mata utrzymuje wkład na miejscu, tłumi drgania oraz pozwala mu rozszerzać się podczas nagrzewania. Jeżeli ceramika pęknie, charakterystyczne grzechotanie spod auta często pojawia się właśnie dlatego, że jej fragmenty przesuwają się wewnątrz obudowy.
Jakie substancje znajdują się na powierzchni wkładu
Sama ceramika nie oczyszcza spalin w wystarczającym stopniu. Pokrywa się ją porowatą warstwą pośrednią, nazywaną często washcoat. Jej zadaniem jest zwiększenie powierzchni oraz równomierne rozprowadzenie aktywnych składników.
W tej powłoce stosuje się przede wszystkim tlenek glinu, a także związki ceru i cyrkonu. Tlenek glinu tworzy dużą, porowatą powierzchnię, natomiast cer pomaga magazynować i oddawać tlen. Dzięki temu katalizator lepiej reaguje na zmiany składu mieszanki paliwowo-powietrznej.
Przeczytaj również: Objawy uszkodzonej sondy lambda i koszt wymiany
Platyna, pallad i rod
Najcenniejsze składniki to metale z grupy platynowców. W zależności od rodzaju silnika i katalizatora wykorzystuje się głównie:
| Metal | Główna rola |
|---|---|
| Platyna | Pomaga utleniać tlenek węgla i niespalone węglowodory. |
| Pallad | Wspiera utlenianie szkodliwych składników spalin, szczególnie w silnikach benzynowych. |
| Rod | Ułatwia redukcję tlenków azotu do azotu. |
Trzeba od razu rozprawić się z popularnym mitem. W środku nie znajdziemy sztabki platyny ani łatwych do wyjęcia kawałków palladu. Metale są naniesione w bardzo cienkiej warstwie na ogromnej powierzchni wkładu, a ich ilość zależy od konstrukcji, pojemności silnika, norm emisji i rodzaju paliwa.
Dlatego sama masa katalizatora nie pozwala wiarygodnie ocenić jego wartości. Dwa podobnie wyglądające elementy mogą mieć zupełnie inną zawartość metali szlachetnych. W praktyce skupy rozpoznają katalizatory po numerze obudowy, typie wkładu i analizie materiału, a nie tylko po ciężarze.
Co katalizator robi ze spalinami
W popularnym katalizatorze trójfunkcyjnym zachodzą trzy grupy reakcji. Platyna i pallad pomagają utleniać tlenek węgla oraz niespalone węglowodory, a rod wspiera redukcję tlenków azotu. W uproszczeniu szkodliwe składniki są przekształcane w dwutlenek węgla, wodę i azot.
- CO jest utleniany do CO2.
- Niespalone węglowodory są przekształcane głównie w CO2 i H2O.
- NOx są redukowane przede wszystkim do azotu.

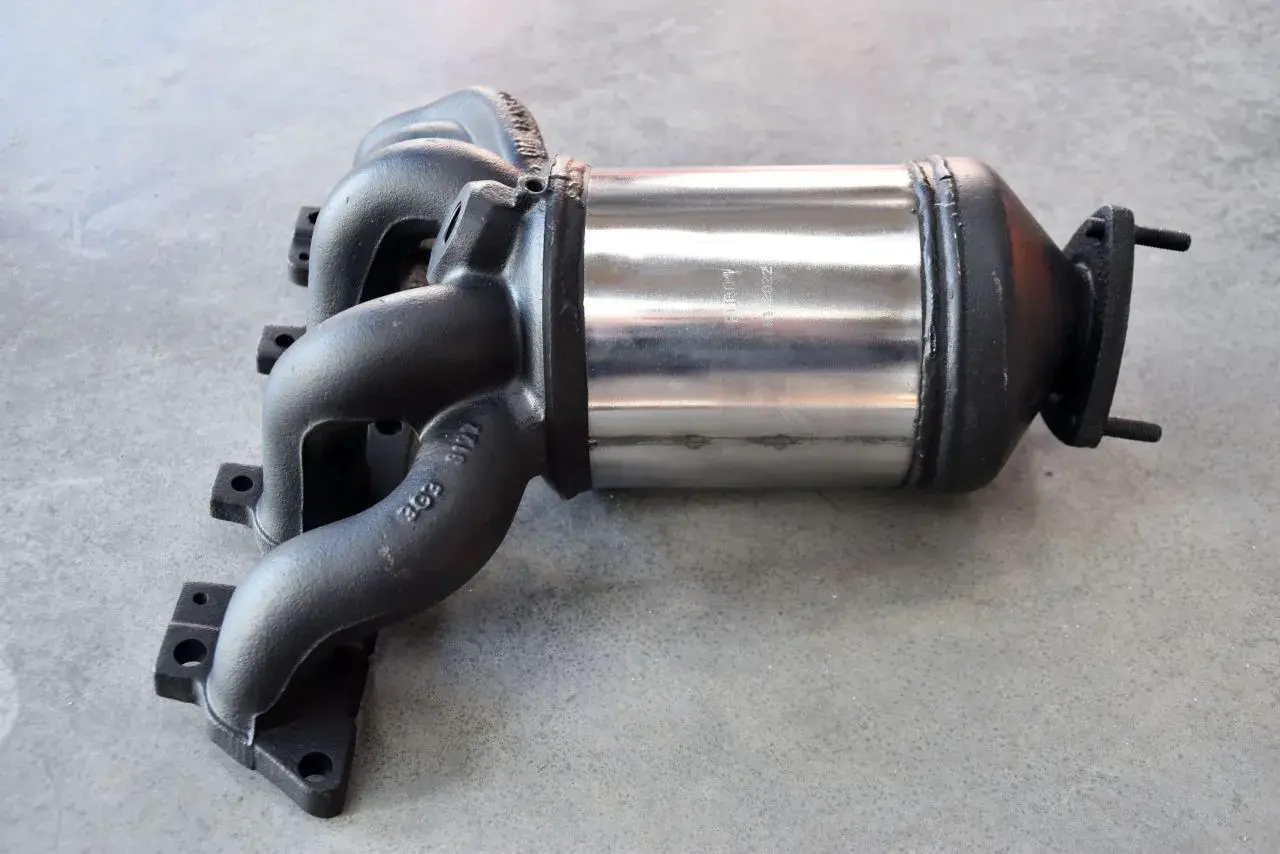

Element działa skutecznie dopiero po rozgrzaniu. Zimny silnik przez pierwsze chwile emituje więcej zanieczyszczeń, dlatego producenci montują niektóre katalizatory blisko kolektora wydechowego. To skraca czas potrzebny do osiągnięcia temperatury roboczej, ale jednocześnie zwiększa obciążenie cieplne całego podzespołu.
Ważny jest także prawidłowy skład mieszanki. Przy silniku benzynowym sterownik korzysta z sygnałów sond lambda, aby utrzymać warunki, w których katalizator trójfunkcyjny może jednocześnie utleniać CO i węglowodory oraz redukować NOx. Zbyt bogata mieszanka, wypadanie zapłonu albo spalanie oleju mogą szybko zniszczyć aktywną powłokę i ceramiczny monolit.
Nie każdy katalizator ma taką samą zawartość
Określenie „katalizator” obejmuje kilka różnych rozwiązań. Ich wspólną cechą jest obecność materiału katalitycznego, ale skład i zadanie mogą się znacząco różnić.
| Rodzaj elementu | Typowe zastosowanie | Co znajduje się w środku |
|---|---|---|
| Trójfunkcyjny | Silniki benzynowe | Wkład ceramiczny lub metalowy, warstwa z tlenkami oraz platyna, pallad i rod. |
| Utleniający DOC | Silniki Diesla | Najczęściej nośnik z powłoką zawierającą platynę i pallad. |
| Katalizator SCR | Nowsze silniki Diesla | Nośnik katalityczny, przez który przepływają spaliny po podaniu roztworu AdBlue. |
| Katalizator magazynujący NOx | Wybrane silniki benzynowe i Diesla | Powłoka zdolna czasowo wiązać tlenki azotu i uwalniać je podczas regeneracji. |
W dieslu katalizator utleniający nie wykonuje dokładnie tej samej pracy co benzynowy katalizator trójfunkcyjny. Nie należy też mylić go z DPF-em. Filtr cząstek stałych zatrzymuje sadzę, natomiast katalizator zmienia skład gazów w reakcjach chemicznych. W niektórych układach oba elementy są umieszczone blisko siebie albo w jednej obudowie, ale nadal pełnią różne funkcje.
Co niszczy wkład i jak rozpoznać problem
Najczęstszą przyczyną uszkodzeń nie jest sam wiek katalizatora, lecz problem, który doprowadza do jego przegrzania. Niespalone paliwo trafiające do wydechu może zapalić się w rozgrzanym wkładzie i stopić kanaliki. Podobny skutek daje długotrwałe spalanie oleju, płynu chłodniczego lub jazda z niesprawnym układem zapłonowym.
Typowe sygnały awarii to:
- metaliczne grzechotanie po uruchomieniu lub dodaniu gazu,
- wyraźny spadek mocy przy wyższych obrotach,
- wzrost temperatury przed katalizatorem,
- zapalenie kontrolki silnika i kod związany ze zbyt niską sprawnością układu,
- nieprawidłowe wartości sond lambda.
Sam kod błędu nie przesądza jeszcze o wymianie katalizatora. Podobny komunikat może pojawić się przez nieszczelność wydechu, uszkodzoną sondę, niewłaściwą mieszankę albo problem z zapłonem. Z mojego punktu widzenia najgorszym skrótem diagnostycznym jest wymiana drogiego elementu bez sprawdzenia przyczyny, która mogła go uszkodzić.
Jeżeli wkład jest stopiony lub rozsypany, czyszczenie zwykle nie przywróci mu pierwotnych właściwości. Preparaty dolewane do paliwa mogą pomóc przy lekkim zabrudzeniu układu, ale nie odbudują uszkodzonej ceramiki ani warstwy metali szlachetnych.
Dlaczego katalizatora nie powinno się wycinać
Usunięcie wkładu może chwilowo zmniejszyć opory przepływu, ale nie rozwiązuje problemu silnika i zwiększa emisję szkodliwych gazów. W samochodzie wyposażonym w sondy lambda pojawić się może także kontrolka awarii, gorsza kultura pracy lub problemy z przejściem badania technicznego.
Jeżeli katalizator jest zużyty, rozsądniejszą drogą jest znalezienie przyczyny awarii i dobranie części zgodnej z silnikiem oraz normą emisji. Tani zamiennik o zbyt małej pojemności może działać krótko albo nie osiągać wymaganej sprawności. Z kolei używany element ma sens tylko wtedy, gdy jego pochodzenie i stan można wiarygodnie potwierdzić.
Zużyty katalizator należy przekazać do firmy zajmującej się legalnym odzyskiem. Zawarte w nim metale szlachetne można odzyskać przemysłowo, ale samodzielne rozcinanie obudowy i próby chemicznego wydobywania platynowców są niebezpieczne oraz nie dają pewnego wyniku.
Co zapamiętać przed oceną katalizatora
W środku tego elementu znajduje się przede wszystkim nośnik z kanalikami pokryty aktywną powłoką. To nie metale szlachetne w postaci dużych kawałków, lecz ich cienka warstwa wykonuje najważniejszą pracę podczas oczyszczania spalin.
Przy podejrzeniu awarii nie ograniczałbym się do sprawdzenia samego katalizatora. Trzeba skontrolować zapłon, mieszankę, sondy lambda, zużycie oleju i szczelność wydechu. Dopiero taka diagnoza pozwala zdecydować, czy wystarczy usunąć przyczynę problemu, czy konieczna jest wymiana całego podzespołu.
