Kupujesz używane felgi i nie masz pewności, czy będą pasować do auta? Prawidłowy pomiar rozstawu otworów montażowych pozwala uniknąć kosztownej pomyłki, ale trzeba wiedzieć, gdzie przyłożyć miarkę i jak odczytać wynik. Wyjaśniam, jak zmierzyć rozstaw śrub w feldze, jak rozpoznać zapis PCD oraz co jeszcze sprawdzić przed zakupem.
Kilka minut pomiaru wystarczy, aby właściwie rozpoznać felgę
- PCD zapisuje się jako liczba otworów razy średnica okręgu, na przykład 5x112.
- Przy 4, 6 lub 8 otworach mierz odległość między środkami przeciwległych otworów.
- Przy 5 otworach użyj wzoru z mnożnikiem 1,7012 albo wzornika PCD.
- Nie pomyl rozstawu śrub z ET, otworem centralnym ani średnicą felgi.
- Nawet różnica kilku milimetrów może oznaczać brak bezpiecznego dopasowania.

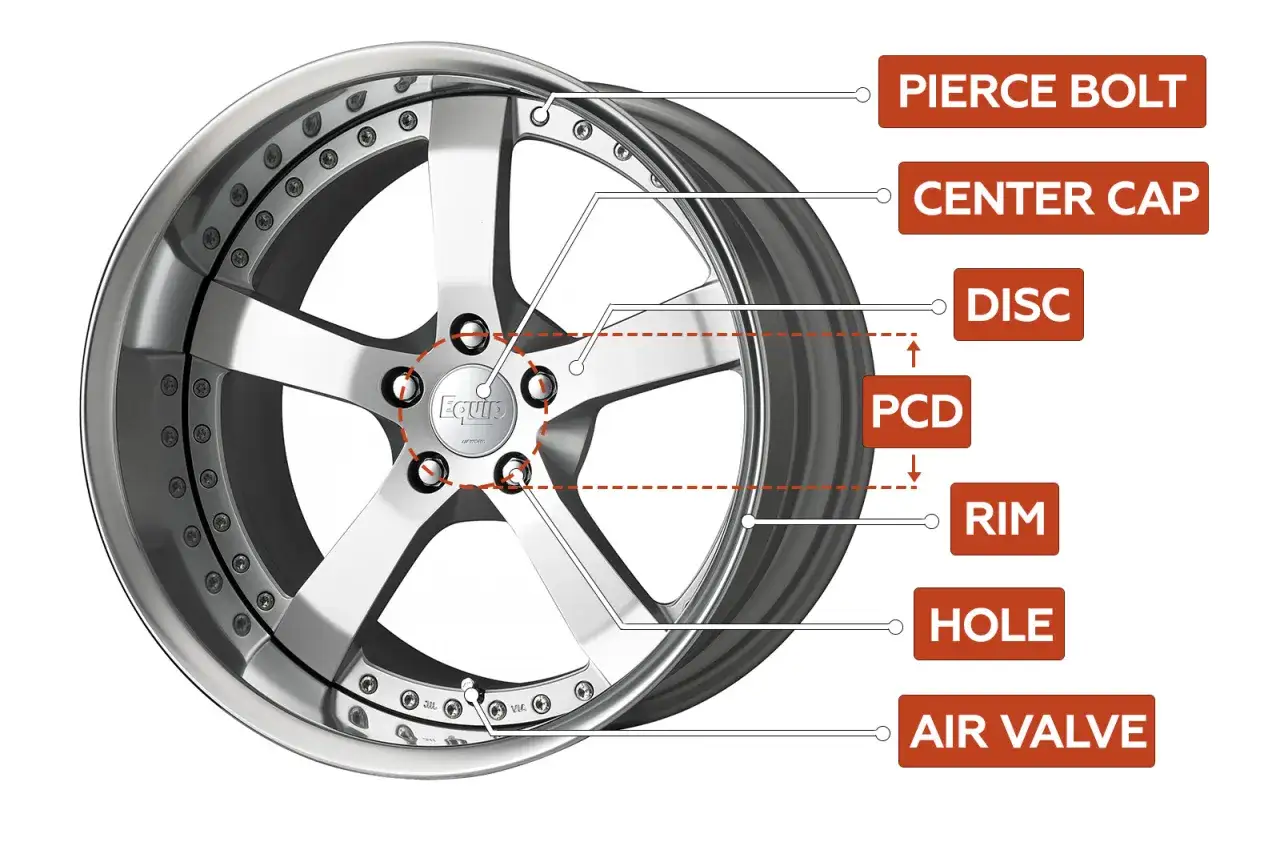

Co oznacza zapis rozstawu śrub na feldze
Rozstaw śrub, określany również jako PCD lub średnica okręgu podziałowego, opisuje położenie otworów montażowych względem środka felgi. Zapis 5x112 oznacza pięć otworów rozmieszczonych na wyimaginowanym okręgu o średnicy 112 mm.
Pierwsza liczba mówi więc o liczbie otworów, a druga o średnicy okręgu przechodzącego przez ich środki. Samo „112” nie wystarczy, ponieważ felga 4x112 i 5x112 mają zupełnie inny układ mocowania.
Oznaczenie często znajduje się na tylnej stronie ramienia albo wewnętrznej części felgi. Możesz zobaczyć również inne dane, na przykład 7Jx16, ET45 lub DIA 57,1. Każdy z tych zapisów opisuje inny parametr, dlatego nie należy traktować ich zamiennie.
| Oznaczenie | Co opisuje | Przykład |
|---|---|---|
| PCD | Liczbę otworów i ich rozstaw | 5x112 |
| ET | Odsadzenie felgi od piasty | ET45 |
| DIA | Średnicę otworu centralnego | 57,1 mm |
| Jx16 | Szerokość i średnicę felgi | 7Jx16 |
Jak przygotować felgę i narzędzia do pomiaru
Do podstawowego sprawdzenia wystarczy stalowa linijka lub suwmiarka. Suwmiarka daje lepszy wynik, szczególnie gdy otwory są głęboko wyprofilowane, a ich krawędzie nie są dobrze widoczne.
Przed pomiarem oczyść powierzchnię montażową z błota, rdzy i starego lakieru. Brud może przesunąć punkt odczytu o kilka milimetrów, a przy popularnych rozstawach takich jak 5x112 i 5x114,3 to wystarczy, aby wyciągnąć błędny wniosek.
- linijka stalowa albo suwmiarka,
- latarka do oświetlenia otworów,
- szczotka lub szmatka do oczyszczenia powierzchni,
- kartka albo telefon do zapisania wyniku,
- opcjonalnie wzornik PCD przy feldze pięciootworowej.
Jeżeli felga jest zamontowana na samochodzie, możesz wykonać pomiar orientacyjny, ale dostęp do środków otworów będzie gorszy. Przy zakupie używanego kompletu zdejmuję koło i sprawdzam oznaczenia od wewnętrznej strony, ponieważ taki odczyt jest zwykle pewniejszy niż pomiar „na oko” przy aucie.

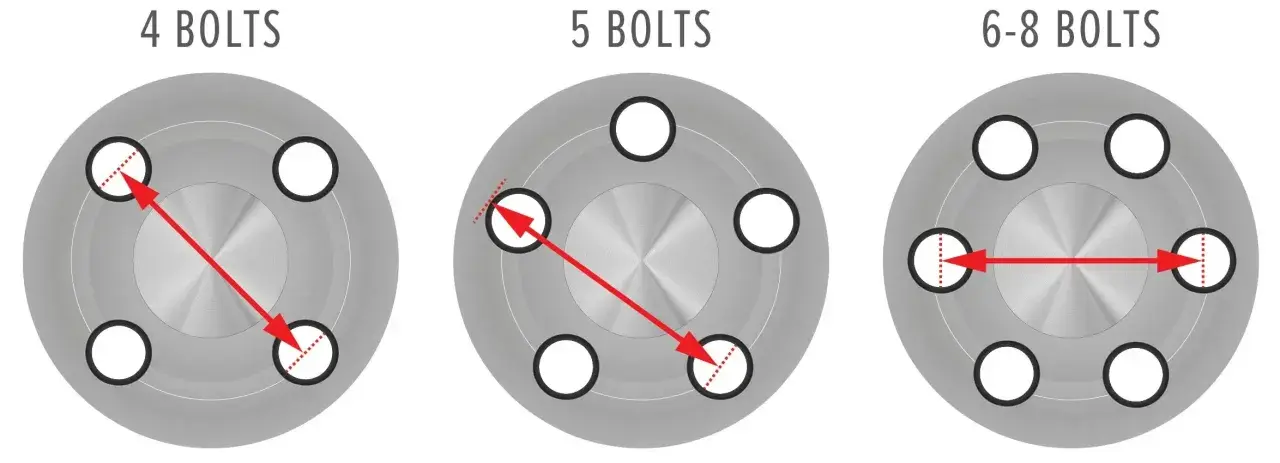

Pomiar felgi z czterema, sześcioma lub ośmioma otworami
Parzysta liczba otworów upraszcza zadanie, ponieważ jeden otwór ma swój dokładnie przeciwległy odpowiednik. Przyłóż suwmiarkę lub linijkę od środka jednego otworu do środka otworu leżącego naprzeciwko. Odczyt w milimetrach jest wartością PCD.
Nie zawsze łatwo trafić dokładnie w środki otworów. W takiej sytuacji możesz zmierzyć odległość od wewnętrznej krawędzi jednego otworu do zewnętrznej krawędzi przeciwległego. Przy otworach o tej samej średnicy taki pomiar również odpowiada rozstawowi środków.
| Liczba otworów | Sposób pomiaru | Przykładowy wynik |
|---|---|---|
| 4 | Środek otworu do środka przeciwległego otworu | około 98, 100 lub 108 mm |
| 6 | Środek otworu do środka przeciwległego otworu | około 114,3 lub 139,7 mm |
| 8 | Środek otworu do środka przeciwległego otworu | zgodnie z odczytem PCD |
Przykład jest prosty. Jeżeli felga ma cztery otwory, a odległość między ich środkami wynosi około 100 mm, zapisujesz ją jako 4x100. Wynik 98 mm nie powinien być zaokrąglany do 100 mm, bo te rozstawy nie są ze sobą bezpiecznie zamienne.
Jak zmierzyć pięć otworów bez zgadywania
Felga pięciootworowa sprawia najwięcej problemów, ponieważ żadne dwa otwory nie leżą dokładnie naprzeciwko siebie. Najdokładniejsza metoda domowa polega na zmierzeniu odległości między środkami dwóch sąsiednich otworów, a następnie pomnożeniu wyniku przez 1,7012.
Jeżeli nie potrafisz wyznaczyć środków, zmierz odległość między najbliższymi krawędziami sąsiednich otworów, dodaj średnicę jednego otworu i dopiero wtedy zastosuj mnożnik. Przykładowo, przy odległości między środkami wynoszącej 65,9 mm otrzymasz około 112 mm, czyli rozstaw 5x112.
W praktyce możesz też zmierzyć od środka jednego otworu do zewnętrznej krawędzi otworu oddalonego o dwie pozycje. To szybki sposób orientacyjny, ale przy rozstawach o zbliżonych wartościach nie traktowałbym go jako ostatecznego potwierdzenia.
| Pomiar | Obliczenie | Wniosek |
|---|---|---|
| Odległość między środkami sąsiednich otworów | wynik x 1,7012 | PCD dla felgi 5-otworowej |
| Odległość między krawędziami sąsiednich otworów | (wynik + średnica otworu) x 1,7012 | PCD po korekcie |
Przy wyniku bliskim 100, 108, 110, 112 albo 114,3 mm sprawdź pomiar drugi raz. W przypadku pięciu otworów różnica kilku dziesiątych lub kilku milimetrów może wynikać z błędnego przyłożenia narzędzia. Gdy felga ma trafić do samochodu, wzornik PCD albo potwierdzenie producenta jest rozsądniejsze niż poleganie wyłącznie na linijce.
Typowe błędy przy sprawdzaniu rozstawu
Najczęstszy błąd polega na mierzeniu odległości między krawędziami otworów bez uwzględnienia ich średnicy. Taki wynik nie jest PCD i może wprowadzić w błąd szczególnie przy feldze cztero- lub sześciootworowej.
Drugim problemem jest pomylenie rozstawu śrub z otworem centralnym. Otwór centralny centruje felgę na piaście, natomiast PCD decyduje o tym, czy otwory montażowe pokryją się ze śrubami lub szpilkami.
- Nie zaokrąglaj wyniku 4x98 do 4x100.
- Nie zakładaj, że każda felga pięciootworowa pasuje do auta z pięcioma szpilkami.
- Nie mierz odległości między przypadkowymi krawędziami otworów.
- Nie opieraj się wyłącznie na zdjęciu felgi z ogłoszenia.
- Nie wciskaj śrub na siłę, jeśli otwory nie pokrywają się idealnie.
Śruby pływające lub adaptery potrafią skorygować niektóre niewielkie różnice, ale nie są uniwersalnym rozwiązaniem. Przy niepewnym dopasowaniu wolę dobrać felgę z właściwym PCD niż budować cały montaż na kompromisie.
Sam rozstaw nie wystarczy do bezpiecznego montażu
Po ustaleniu PCD sprawdź jeszcze średnicę i szerokość felgi, ET, otwór centralny oraz rodzaj gniazda śruby. Felga może mieć prawidłowy rozstaw, ale nie zmieścić się przy zacisku hamulcowym, wystawać poza nadkole albo nie być prawidłowo centrowana.
Znaczenie ma również rodzaj mocowania. Felgi mogą wymagać śrub z gniazdem stożkowym, kulistym albo płaskim, a także odpowiedniej długości gwintu. Nie dobieraj ich wyłącznie po średnicy gwintu, ponieważ niewłaściwe gniazdo może uszkodzić felgę i osłabić połączenie.
Przed zakupem używanego kompletu zapisuję wszystkie parametry w jednym miejscu. Taka krótka lista kontrolna wygląda następująco:
- PCD, na przykład 5x112,
- średnica i szerokość, na przykład 17 cali i 7,5J,
- ET,
- średnica otworu centralnego,
- typ oraz długość śrub,
- nośność felgi i zgodność z samochodem.
Jeżeli choć jeden z tych parametrów jest nieznany, nie zakładaj felgi tylko na próbę i nie dokręcaj jej „na kilka obrotów”. Pomiar PCD jest początkiem weryfikacji, a nie pełnym potwierdzeniem kompatybilności.
Dobry pomiar zaczyna się od właściwego punktu odniesienia
Najprostsza zasada brzmi: przy parzystej liczbie otworów mierzysz przez środek felgi, a przy pięciu otworach korzystasz z obliczenia lub wzornika. Wynik zapisujesz razem z liczbą otworów, na przykład 4x100, 5x112 albo 6x139,7, bez zaokrąglania do najbliższej popularnej wartości.
Jeśli pomiar nie daje jednoznacznego rezultatu, sprawdź oznaczenie od wewnętrznej strony felgi lub poproś o potwierdzenie w serwisie wulkanizacyjnym. Koszt takiej weryfikacji jest niewielki w porównaniu z zakupem niepasującego kompletu i ryzykiem jazdy z nieprawidłowo zamocowanym kołem.
