Gdy silnik zaczyna nierówno pracować, reaguje z opóźnieniem na gaz albo pojawia się kontrolka awarii, wiele osób najpierw chce sprawdzić przepustnicę. Ten element znajduje się w układzie dolotowym, ale jego dokładne położenie zależy od rodzaju silnika i konstrukcji konkretnego auta. Poniżej pokazuję, gdzie jej szukać, jak rozpoznać ją pod maską oraz kiedy czyszczenie ma sens.
Przepustnicy szukaj między filtrem powietrza a kolektorem dolotowym
- Położenie zwykle znajduje się za filtrem powietrza, przy wejściu do kolektora dolotowego.
- Najłatwiejszy trop prowadzi przez gruby przewód dolotowy biegnący od obudowy filtra.
- Silnik benzynowy ma przepustnicę odpowiedzialną za regulację ilości powietrza trafiającego do cylindrów.
- Silnik Diesla także może mieć przepustnicę, ale często służy ona głównie do współpracy z układem EGR i łagodnego gaszenia silnika.
- Nie pomyl jej z przepływomierzem, zaworem EGR ani kolektorem dolotowym.

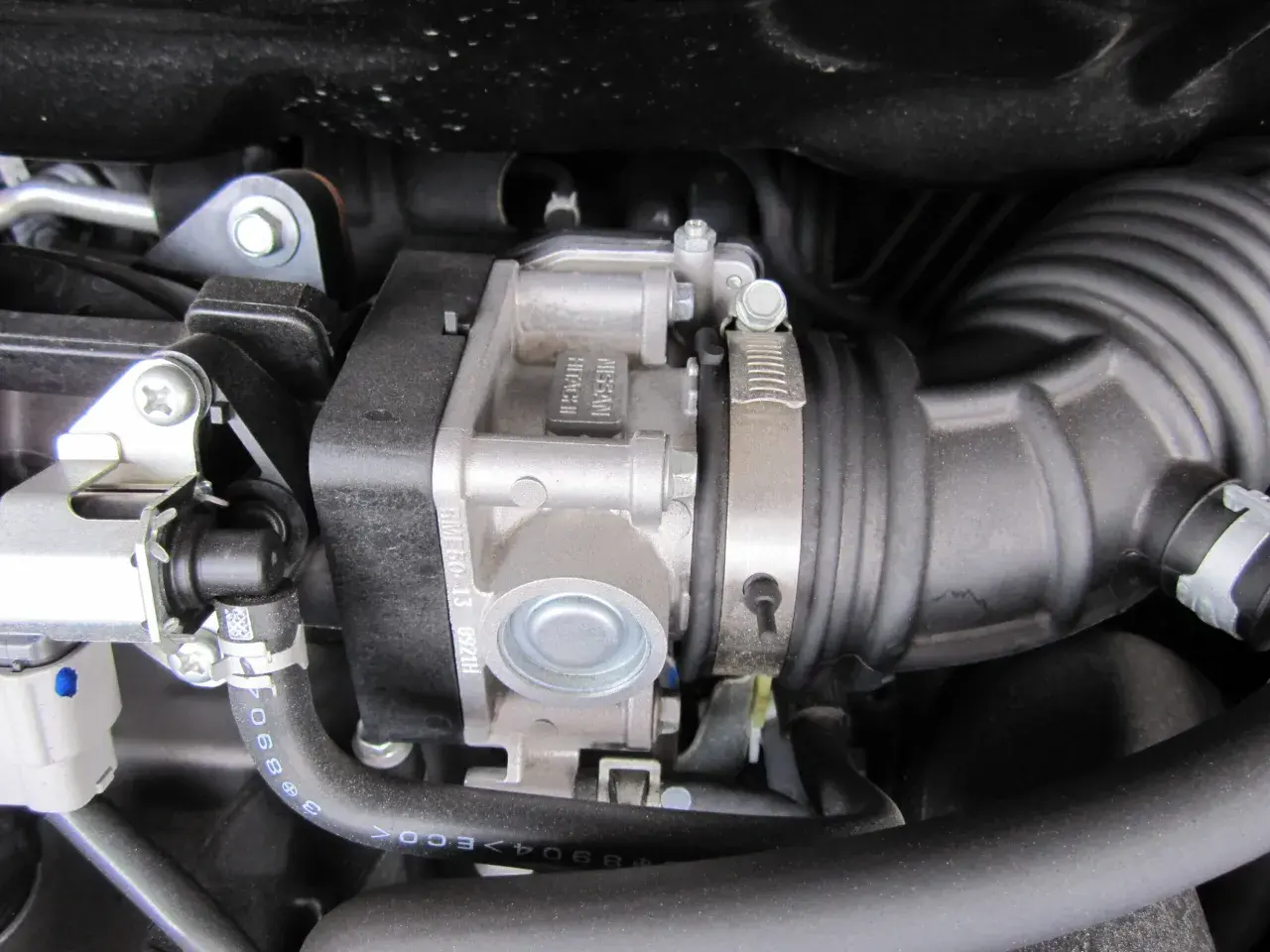

Gdzie dokładnie znajduje się przepustnica pod maską
Najprościej szukać jej na drodze, którą powietrze płynie do silnika. Zaczynam od obudowy filtra powietrza i śledzę gruby gumowy lub plastikowy przewód dolotowy. Jego drugi koniec najczęściej prowadzi właśnie do korpusu przepustnicy.
W większości silników benzynowych przepustnica jest zamontowana przed kolektorem dolotowym. Ma metalową albo aluminiową obudowę, króciec na przewód powietrza oraz wtyczkę elektryczną. W starszych samochodach można dodatkowo zobaczyć dźwignię połączoną z linką gazu.
Nie ma jednego ustawienia obowiązującego we wszystkich autach. Przepustnica może znajdować się z przodu, z boku albo na górze silnika, zależnie od jego ułożenia i przebiegu dolotu. Czasem jest dobrze widoczna po zdjęciu plastikowej osłony silnika, a czasem trzeba zdemontować fragment przewodu.
Jak rozpoznać ją bez schematu
- Znajdź obudowę filtra powietrza.
- Prześledź przewód prowadzący w stronę silnika.
- Szukaj miejsca, w którym przewód kończy się przy metalowym korpusie.
- Zwróć uwagę na złącze elektryczne oraz ewentualną dźwignię sterującą.
W środku korpusu znajduje się okrągła klapka, nazywana potocznie motylkiem. Otwiera się mniej lub bardziej, aby regulować przepływ powietrza. Nie zawsze będzie widoczna z zewnątrz, dlatego nie warto demontować elementu tylko po to, by ją obejrzeć.
Przepustnica w benzynie i dieslu nie pełni dokładnie tej samej roli
W silniku benzynowym przepustnica bezpośrednio wpływa na ilość powietrza zasysanego do cylindrów. Sterownik silnika dobiera do tego dawkę paliwa, dlatego zabrudzenie lub nieprawidłowe działanie klapki może zmienić pracę na biegu jałowym i reakcję na pedał przyspieszenia.
W dieslu przepustnica również może występować, choć jej zadanie bywa inne. Współpracuje z układem recyrkulacji spalin, pomaga sterować przepływem powietrza i może ograniczać szarpnięcie podczas wyłączania silnika. W takim aucie jej obecność nie oznacza, że kierowca steruje mocą dokładnie tak samo jak w silniku benzynowym.
| Rodzaj silnika | Typowe miejsce | Najważniejsza funkcja |
|---|---|---|
| Benzynowy | Między przewodem dolotowym a kolektorem | Regulacja ilości powietrza zasysanego do silnika |
| Diesel | Przy kolektorze dolotowym, często w pobliżu EGR | Współpraca z EGR i łagodzenie pracy układu dolotowego |
| Silnik z doładowaniem | W przewodzie dolotowym przed kolektorem | Kontrola przepływu powietrza po stronie dolotowej |
Właśnie dlatego sam fakt znalezienia przepustnicy nie wystarczy do oceny jej stanu. W dieslu podobne objawy mogą powodować także EGR, nieszczelność przewodów, czujnik ciśnienia doładowania albo problem z podciśnieniem.
Jak nie pomylić przepustnicy z innymi elementami dolotu
Pod maską kilka podzespołów wygląda podobnie, szczególnie gdy dolot jest zasłonięty plastikową osłoną. Najczęściej mylony jest przepływomierz powietrza, który znajduje się zazwyczaj przy obudowie filtra i mierzy ilość powietrza przepływającego do silnika.
Przepustnica a przepływomierz
Przepływomierz jest zwykle wbudowany w fragment przewodu zaraz za filtrem powietrza. Przepustnica leży dalej, bliżej silnika, i ma klapkę regulującą przekrój kanału. To dwa różne elementy, chociaż awaria jednego może powodować podobne objawy, na przykład spadek mocy lub nierówną pracę.
Przepustnica a zawór EGR
EGR kieruje część spalin z powrotem do dolotu, aby ograniczyć emisję tlenków azotu. W wielu dieslach znajduje się blisko przepustnicy, dlatego bez znajomości układu łatwo je pomylić. Najpewniejszym sposobem jest sprawdzenie oznaczeń na obudowie albo schematu dla konkretnego kodu silnika.
Przepustnica a kolektor dolotowy
Kolektor dolotowy rozdziela powietrze na poszczególne cylindry i jest większym elementem przykręconym bezpośrednio do głowicy. Przepustnica jest mniejsza i znajduje się przed nim. Jeśli widzisz rozgałęzioną konstrukcję z kilkoma kanałami, patrzysz raczej na kolektor, nie na przepustnicę.
Co może oznaczać zabrudzona albo uszkodzona przepustnica
W silniku benzynowym typowym sygnałem jest falowanie obrotów na postoju, gaśnięcie po zdjęciu nogi z gazu albo opóźniona reakcja na pedał przyspieszenia. Czasem pojawia się także kontrolka check engine, ale jej brak nie wyklucza problemu z dolotem.
Osad powstaje z połączenia kurzu, oparów oleju z odmy i wilgoci. Sama cienka warstwa zabrudzeń nie zawsze powoduje awarię, jednak przy krawędzi klapki może ograniczać przepływ powietrza na biegu jałowym. Z mojego doświadczenia wynika, że kierowcy często przypisują wtedy winę świecom lub wtryskiwaczom, choć problem znajduje się wcześniej, w układzie dolotowym.
- nierówne obroty po uruchomieniu silnika,
- gaśnięcie przy dojeżdżaniu do skrzyżowania,
- opóźniona reakcja na gaz,
- szarpanie przy ruszaniu,
- podwyższone zużycie paliwa,
- tryb awaryjny i ograniczenie mocy.
Takie objawy nie wskazują jednak wyłącznie na przepustnicę. Przed demontażem warto sprawdzić kody błędów, szczelność przewodów oraz stan wtyczki. Diagnostyka komputerowa często pozwala uniknąć wymiany sprawnego elementu.
Czy można samodzielnie sprawdzić i wyczyścić przepustnicę
Oględziny są zwykle możliwe w garażu, ale trzeba zachować ostrożność. Najpierw wyłącz zapłon, poczekaj aż układ elektroniczny przejdzie w stan spoczynku i zdejmij przewód dolotowy tylko wtedy, gdy masz dostęp do odpowiednich opasek oraz nie uszkodzisz króćców.
Do czyszczenia używa się preparatu przeznaczonego do przepustnic lub układów dolotowych oraz miękkiej, niestrzępiącej się szmatki. Nie zalewaj silnika elektrycznego, nie podważaj klapki śrubokrętem i nie szoruj agresywnie powierzchni, bo można uszkodzić powłokę albo mechanizm położenia.
- Zabezpiecz samochód i wyłącz zapłon.
- Zdejmij przewód dolotowy z korpusu.
- Oceń, czy osad znajduje się przy krawędzi klapki.
- Nałóż środek na szmatkę, a nie bezpośrednio na elektronikę.
- Delikatnie usuń zabrudzenia i pozwól elementowi wyschnąć.
- Zamontuj przewód, sprawdź opaski i uruchom silnik.
W nowszych autach po czyszczeniu może być potrzebna adaptacja przepustnicy. To procedura, podczas której sterownik ponownie uczy się położeń klapki. Jej wykonanie zależy od marki i modelu, więc czasem potrzebny będzie tester diagnostyczny, a czasem wystarczy procedura opisana w dokumentacji serwisowej.
Jeśli po czyszczeniu obroty nadal falują, samochód przechodzi w tryb awaryjny albo pojawia się błąd położenia przepustnicy, dalsze próby na ślepo nie mają sensu. W takiej sytuacji lepiej sprawdzić wiązkę, napięcie zasilania, sygnał czujnika oraz szczelność dolotu.
Najkrótsza droga do właściwego elementu
Jeżeli chcesz szybko znaleźć przepustnicę, zapamiętaj prostą zasadę. Idź od filtra powietrza w stronę silnika, śledź główny przewód dolotowy i szukaj korpusu z klapką oraz złączem elektrycznym. W benzynie będzie on najczęściej tuż przed kolektorem, a w dieslu może znajdować się przy zespole EGR.
Przed czyszczeniem lub wymianą porównaj wygląd części ze zdjęciem przeznaczonym dla konkretnego silnika. Rok produkcji samochodu nie zawsze wystarcza, ponieważ w jednym modelu mogły występować różne jednostki napędowe i odmienne wersje przepustnicy.
Najrozsądniejsze podejście polega na połączeniu oględzin z diagnostyką. Samo znalezienie przepustnicy odpowiada na pytanie, gdzie jej szukać, ale dopiero sprawdzenie objawów i parametrów pracy pokazuje, czy rzeczywiście ona jest źródłem problemu.
