Gdy silnik zaczyna szarpać, traci moc albo zapala kontrolkę check engine, jednym z podejrzanych elementów bywa MAP sensor. Wyjaśniam, gdzie najczęściej znajduje się ten czujnik, jak odróżnić go od przepływomierza, po czym rozpoznać zabrudzenie oraz jak sprawdzić go bez kupowania części na chybił trafił.
Najważniejsze informacje o lokalizacji MAP sensora
- Najczęściej znajduje się na kolektorze dolotowym albo tuż przy nim.
- W silnikach turbo może być zamontowany na rurze doładowania lub intercoolerze.
- W dieslach często sąsiaduje z zaworem EGR i szybciej pokrywa się sadzą.
- Nie pomyl go z przepływomierzem MAF, który zwykle znajduje się przy obudowie filtra powietrza.
- Kod błędu MAP nie zawsze oznacza uszkodzony czujnik. Winne mogą być także przewody, nieszczelność lub zabrudzenie.

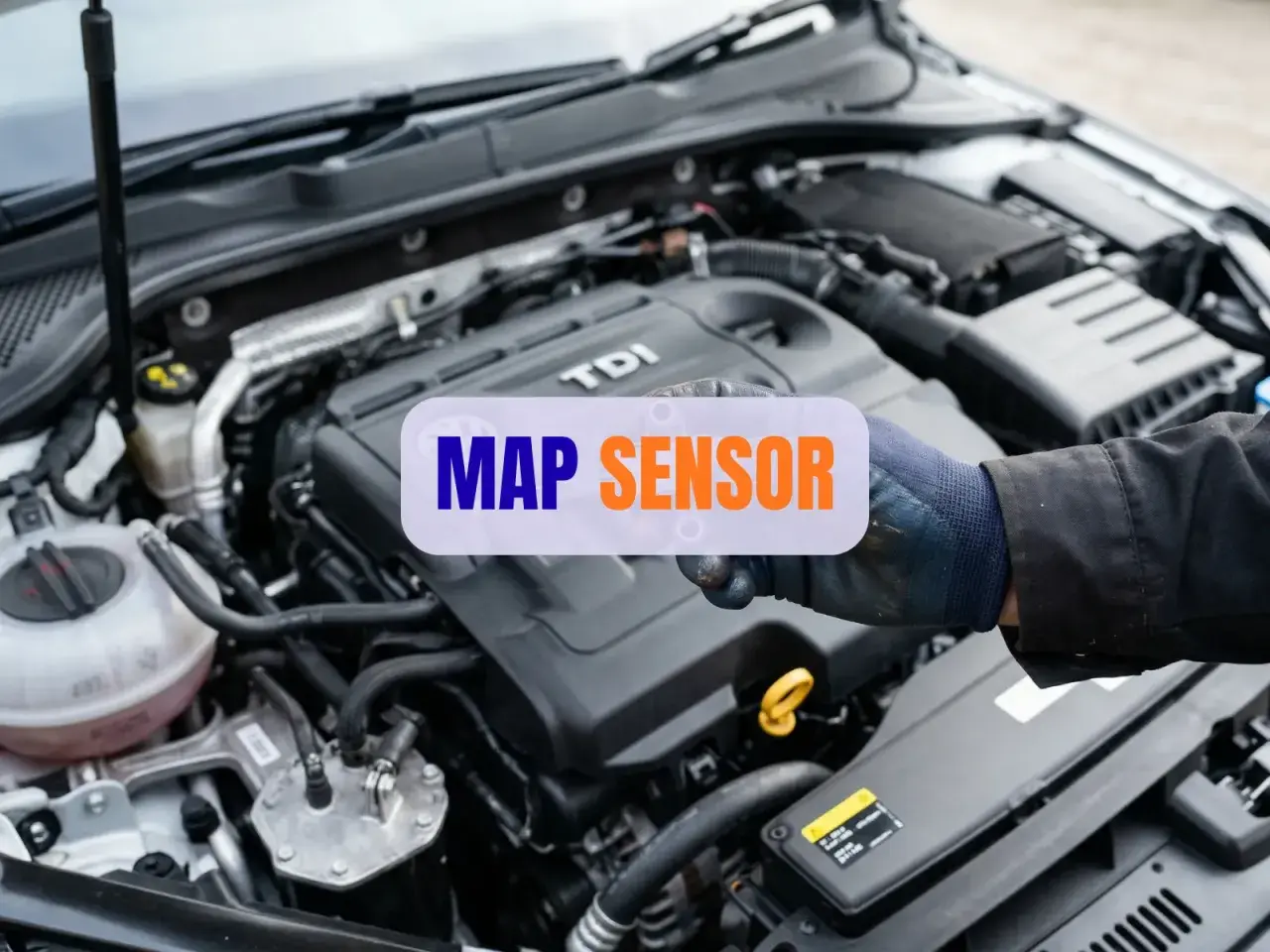

Gdzie znajduje się MAP sensor w samochodzie
MAP sensor, czyli czujnik ciśnienia bezwzględnego w kolektorze dolotowym, najczęściej przykręca się bezpośrednio do kolektora dolotowego. Zwykle ma niewielką plastikową obudowę, wtyczkę elektryczną z trzema lub czterema przewodami i uszczelnienie w postaci gumowego oringu. Pod maską szukałbym go po stronie dolotu, za przepustnicą. W silniku benzynowym bez turbiny może być umieszczony na górnej części kolektora, czasem od strony grodzi lub pod osłoną silnika. W niektórych starszych konstrukcjach czujnik nie jest zamontowany bezpośrednio na kolektorze, tylko łączy się z nim przez krótki gumowy przewód podciśnieniowy.
W samochodzie z turbodoładowaniem lokalizacja bywa inna. MAP sensor może trafić na przewód powietrza za intercoolerem, na obudowę przepustnicy albo na element kolektora, który znajduje się za zaworem EGR. Dlatego nie zawsze zobaczysz go od razu po zdjęciu plastikowej pokrywy.
Jak odróżnić go od przepływomierza
Przepływomierz MAF mierzy ilość powietrza przepływającego przez przewód i zwykle znajduje się między filtrem powietrza a przepustnicą. MAP sensor mierzy ciśnienie już w kolektorze lub w układzie doładowania, dlatego szuka się go bliżej silnika.
Najprostsza wskazówka jest praktyczna. Jeśli element znajduje się w szerokiej rurze zaraz za filtrem powietrza, prawdopodobnie patrzysz na MAF. Jeśli jest małym czujnikiem wciśniętym w kolektor albo rurę doładowania, najpewniej jest to MAP.
Dlaczego jego położenie zależy od rodzaju silnika
Nie ma jednej uniwersalnej lokalizacji dla wszystkich samochodów. Producent dobiera miejsce montażu tak, aby czujnik otrzymywał możliwie wiarygodny pomiar ciśnienia, a jednocześnie był połączony z układem dolotowym krótką drogą.
| Rodzaj silnika | Typowe miejsce montażu | Na co uważać |
|---|---|---|
| Benzynowy wolnossący | Kolektor dolotowy, zwykle za przepustnicą | Olej z odmy i nieszczelne podciśnienie |
| Benzynowy turbo | Kolektor lub przewód doładowania | Ciśnienie doładowania i nieszczelności rur |
| Diesel z EGR | Kolektor lub okolice przewodu EGR | Sadza, olej i nagar z układu recyrkulacji |
| Starsza konstrukcja | Osobny czujnik połączony cienkim wężykiem | Pęknięty, zatkany albo zsunięty przewód |
W dieslu zabrudzenie pojawia się szybciej, bo do dolotu trafiają spaliny z EGR, a wraz z nimi sadza. Do tego dochodzi mgła olejowa z odmy. Sam olej nie musi oznaczać awarii silnika, ale gruba, lepka warstwa na końcówce czujnika może zafałszować odczyt.
Warto też sprawdzić, czy MAP sensor nie jest połączony z czujnikiem temperatury powietrza. Wtedy ma czteropinową wtyczkę i odpowiada za dwa pomiary. Nie oznacza to, że jego położenie będzie inne, ale przy diagnozie trzeba brać pod uwagę oba sygnały.
Po czym poznać problem z czujnikiem MAP
Uszkodzony lub zabrudzony czujnik przekazuje sterownikowi błędną informację o obciążeniu silnika. ECU dobiera na tej podstawie dawkę paliwa, kąt zapłonu, pracę EGR oraz ciśnienie doładowania, więc objawy potrafią przypominać awarię kilku innych podzespołów.
- nierówna praca na biegu jałowym,
- szarpanie przy przyspieszaniu,
- wyraźny brak mocy, szczególnie w silniku turbo,
- zwiększone zużycie paliwa,
- czarny dym w dieslu,
- trudniejszy rozruch,
- kontrolka check engine i kody z zakresu P0105-P0109.
Sam kod błędu nie jest jeszcze wyrokiem na czujnik. Identyczne objawy może dać nieszczelny dolot, uszkodzony przewód podciśnienia, skorodowana wtyczka, problem z EGR albo przepływomierz. Z mojego doświadczenia wynika, że wymiana MAP sensora bez oględzin wiązki i przewodów często tylko przesuwa problem w czasie.
Jak sprawdzić MAP sensor bez wymiany w ciemno
Najpierw odłącz zapłon i obejrzyj czujnik oraz jego otoczenie. Szukaj śladów oleju, nagaru, pęknięć obudowy, luźnej wtyczki i przetartej wiązki. Jeżeli występuje cienki przewód podciśnienia, sprawdź go na całej długości, bo nawet małe pęknięcie potrafi zaburzyć pomiar.
Kontrola przez OBD
Interfejs diagnostyczny pozwala obserwować parametr MAP w czasie rzeczywistym. Przy wyłączonym silniku wskazanie powinno być zbliżone do aktualnego ciśnienia atmosferycznego, zwykle około 95-103 kPa na wysokości bliskiej poziomu morza. Po uruchomieniu silnika benzynowego na biegu jałowym wartość powinna wyraźnie spaść, ponieważ w kolektorze powstaje podciśnienie.
W samochodzie turbo podczas mocnego przyspieszania ciśnienie bezwzględne może przekraczać 100 kPa. Trzeba jednak pamiętać, że MAP pokazuje ciśnienie absolutne, a nie samo doładowanie. Odczyt 200 kPa absolutnych oznacza mniej więcej 1 bar doładowania względem atmosfery, a nie 2 bary doładowania.
Przeczytaj również: Wymiana oleju w hybrydzie - kiedy i jaki olej wybrać?
Czyszczenie i test elektryczny
Jeśli końcówka jest zabrudzona, można ją oczyścić preparatem przeznaczonym do elektroniki lub czujników. Nie używałbym śrubokręta, szczotki ani sprężonego powietrza pod wysokim ciśnieniem, ponieważ membrana pomiarowa jest delikatna.
Multimetrem da się sprawdzić zasilanie, masę i zmianę napięcia sygnałowego, ale konkretne wartości zależą od modelu samochodu. Dlatego schemat instalacji i dane serwisowe są ważniejsze niż uniwersalna tabela napięć. Jeżeli napięcie zasilania znika po poruszeniu wiązką, problem leży prawdopodobnie w instalacji, nie w samym czujniku.
Wymiana MAP sensora i realne koszty
W wielu autach wymiana jest prosta. Po odłączeniu akumulatora lub zgodnie z procedurą producenta wypina się wtyczkę, odkręca jedną albo dwie śruby, wyjmuje czujnik i montuje nowy z właściwym oringiem. Trudniej bywa w dieslach, gdzie element zasłaniają przewody EGR, osłony albo rury dolotowe.
Sam zamiennik kosztuje najczęściej około 100-400 zł, choć do popularnych modeli można znaleźć tańsze części, a oryginalne podzespoły bywają wyraźnie droższe. Robocizna z podstawową diagnostyką zwykle zamyka się w granicach 150-350 zł, zależnie od dostępu i modelu silnika.
Po montażu warto skasować zapisane błędy, wykonać jazdę próbną i ponownie sprawdzić parametry. W niektórych samochodach sterownik potrzebuje także procedury adaptacyjnej. Nowy czujnik nie naprawi pękniętej rury dolotowej ani zatkanego EGR, dlatego po wymianie objawy nie zawsze znikają od razu.
Co sprawdzić, zanim kupisz nowy czujnik
Najrozsądniejsza kolejność wygląda tak:
- odczytaj błędy i parametry MAP przez OBD,
- obejrzyj wtyczkę, przewody oraz przewody podciśnienia,
- sprawdź szczelność dolotu i stan rur doładowania,
- wyjmij czujnik i oceń, czy jest pokryty olejem lub sadzą,
- wyczyść go bez dotykania elementu pomiarowego,
- dopiero później rozważ wymianę.
Ta kolejność oszczędza pieniądze, bo kod P0105 nie mówi wprost, że czujnik jest uszkodzony. Czasem sterownik zgłasza problem z sygnałem, a rzeczywistą przyczyną jest brak masy, przerwa w przewodzie albo nieszczelność kolektora.
Położenie MAP sensora to dopiero początek trafnej diagnozy
Najkrótsza odpowiedź brzmi: szukaj go na kolektorze dolotowym, za przepustnicą, albo na przewodzie doładowania. W dieslu zajrzyj także w okolice EGR, a w starszym aucie sprawdź, czy czujnik nie korzysta z osobnego wężyka podciśnienia.
Jeżeli silnik ma objawy typowe dla awarii MAP, nie zaczynałbym od zakupu części. Najpierw porównałbym odczyt z OBD, sprawdziłbym dolot i wiązkę, a dopiero potem zdecydował o czyszczeniu lub wymianie. Taka prosta diagnostyka często pokazuje, że winny jest nie sam sensor, lecz zabrudzenie albo problem z całym układem dolotowym.
